Швидше за все, прямо зараз у вас дома їх близько десяти. Стельовий вентилятор. Компресор холодильник. Жорсткий диск обертається у вашому ноутбуці. Штори з електроприводом. Майже будь-який механічний рух, який ви бачите, приводиться в дію електродвигуном. Йдеться про два основні типи: двигуни змінного (AC) та постійного (DC) струму.
Розуміння механіки, що лежить в основі цих пристроїв, дає стислий курс електромагнетизму. За своєю суттю електродвигун – це машина, яка використовує магніти для створення фізичного руху. Якщо ви будь-коли грали з магнітами на холодильнику, ви знаєте основне правило: протилежності притягуються, а однойменні відштовхуються.
Візьміть два стрижневі магніти. Позначте один кінець як «північний», а інший як «південний». Північний кінець магніту А притягуватиметься до південного кінця магніту Б. Але якщо ви спробуєте притиснути північний кінець магніту А до північного кінця магніту Б? Вони відштовхуватимуться. Саме це відштовхування відіграє ключову роль. Усередині двигуна ці постійні цикли тяжіння та відштовхування генерують обертальний рух.

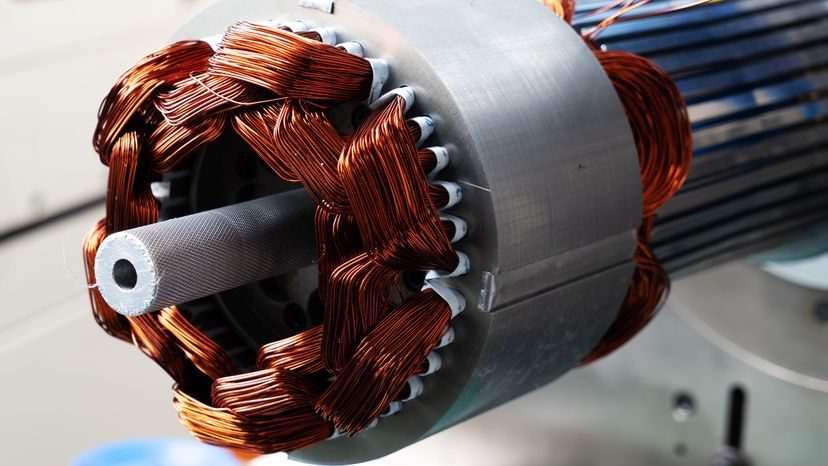

Усередині електродвигуна
Магнітне ядро рухового руху
Ви не зможете по-справжньому зрозуміти, як працює електродвигун, якщо спочатку не освоїте принципи електромагніту. Якщо вам потрібні подробиці цих пристроїв, існують більш глибокі матеріали. Але ось базове положення: електромагніт – це серце двигуна, що б’ється.
Уявіть собі просте встановлення. Візьміть цвях. Обмотайте його сто витками дроту. Підключіть цей провід до батареї. Миттєво цвях перетворюється. Він набуває полярності — північного та південного полюсів. Він більше не просто метал; він стає магнітом. Але цей стан зберігається лише доти, доки тече струм.
Тепер візьміть цей намагнічений цвях. Просуньте через його центр вісь. Підвісьте його точно посередині між полюсами нерухомого підкоподібного магніту. Тут починається найцікавіше з погляду фізики. Підключіть батарею до цвяха-електромагніту. Вирівняйте його так, щоб північний кінець цвяха був спрямований до північного кінця підковоподібного магніту.
Набирає чинності базова магнітна фізика. Одноіменні полюси відштовхуються. Північний кінець вашого цвяха відштовхується північним полюсом підковоподібного магніту. Одночасно він притягується до південного полюса підковоподібного магніту. Південний кінець цвяха відчуває ту ж динаміку тяжіння та відштовхування, але у зворотному порядку.
Що в результаті? Цвях повертається. Він здійснює півоберта. Потім він різко зупиняється.
Він завмирає дома. Опинившись у стані рівноваги. Магнітні сили врівноважили одна одну. Якщо залишити його в такому положенні, більше нічого не станеться. Нема безперервного руху. Тільки посмикування та зупинка. Ось чому проста петля дроту у статичному магнітному полі не є двигуном. Це замок. Щоб змусити його обертатись, необхідно переключити полярність. Потрібно обдурити магніт.
Секрет того, як електродвигун справді обертається, полягає не лише в магнетизмі, а й у таймінгу. Саме вам необхідно перевернути магнітне поле електромагніту саме в той момент, коли ротор здійснює півоберта. Без цього перемикання двигун заглухне. Це проста концепція, але її реалізація потребує точності.
Механіка перемикання
Щоб перевернути магнітне поле, необхідно змінити напрямок потоку електронів через провід. У теоретичній установці це так само просто, як перевернути батарею. Коли ви це робите, змінюється полярність електромагніта. Північний полюс стає південним, а південний північним.
Ця зміна полярності знову штовхає та притягує постійні магніти ротора. Замість того, щоб чинити опір руху, електромагніт тепер допомагає йому. Ротор здійснює наступний півоберта.
Чому таймінг має значення
Уявіть, що поле ніколи не перевертається. Ротор хитнувся б до електромагніту, застряг би і зупинився. У вас був би вантаж для паперу, а не двигун. Але якщо ви перевернете поле в точний момент, коли ротор досягає кінця свого хитання, тяжіння перетворюється на відштовхування (або навпаки, залежно від конструкції), штовхаючи ротор вперед до наступного півоберта.
Робіть це безперервно, і електричний двигун обертатиметься вільно. Йому не потрібна зовнішня сила. Він підтримує свій рух за рахунок магнітного перемикання.
Реальне рішення: Комутатор
Вручну перевертати батарею для двигуна, що обертається, не працює. Саме тому реальні двигуни постійного струму використовують комутатор — розрізне кільце, прикріплене до ротора, і щітки, які підтримують контакт з комутатором, що обертається.
У міру обертання ротора щітки ковзають сегментами комутатора. У той момент, коли ротор вирівнюється з магнітами статора, щітки перемикаються з одного сегмента на інший. Це фізично змінює напрямок струму в котушці без будь-якого втручання людини. Магнітне поле автоматично перевертається. Цикл повторюється. Тисячі разів на секунду.
Комутатор діє як механічний перемикач, змінюючи напрямок струму, щоб зберегти момент, що крутить, односпрямованим.
Чому двигуни постійного струму все ще важливі
Ви можете подумати, що таке механічне перемикання застаріло. Зрештою, сучасні електромобілі та побутова техніка часто використовують змінний струм або безщіткові двигуни постійного струму. Але прості двигуни постійного струму із комутаторами всюди. Іграшки. Електроінструменти. Побутові прилади. Вони дешеві у виробництві, прості в управлінні та надійні.
Компроміс? Зношування. Щітки та комутатор створюють тертя. Вони виблискують. Згодом вони зношуються. Саме тому безщіткові двигуни домінують у додатках, де критично важливі довговічність та ефективність. Але для недорогих завдань, що вимагають високого пускового моменту, що крутить, щітковий двигун постійного струму залишається важкоперевершеним.
Ефективність та управління
Управління швидкістю у двигуні постійного струму прямолінійно. Збільште напругу, і двигун обертатиметься швидше. Змініть полярність напруги, і він обертатиметься у зворотному напрямку. Ця простота робить їх ідеальними для робототехніки та автоматизації, де потрібне точне двонаправлене керування без складної електроніки.
Але є нюанс. Втрата енергії. Електричний опір у проводах, тертя у щітках та магнітний гістерезис у сердечнику перетворять корисну енергію на тепло. Ефективність рідко перевищує 70-80% у невеликих двигунах. Великі промислові двигуни постійного струму можуть працювати краще, але вони потужні і дорогі.
Анатомія двигуна постійного струму
Спочатку давайте розберемося із термінологією. У тексті двигун постійного струму (DC) названий останнім, хоча він перерахований перед двигуном змінного струму (AC). Це помилка у вихідному тексті. Двигуни постійного струму (DC) з’явилися у середині ХІХ століття. Вони й досі повсюдно використовуються. Існують також двигуни змінного струму (AC), але тут ми говоримо саме про двигуни постійного струму.
Базовий двигун постійного струму складається із шести основних компонентів. Щоб зрозуміти, чому рухається ваша іграшкова машинка або чому обертається вентилятор ноутбука, необхідно знати їх.
- Статор
- Ротор
- Колектор
- Щітки
- Вал
- Джерело живлення постійного струму
Статор – це зовнішня оболонка. Він нерухомий. У ньому закріплений постійний магніт. Уявіть собі підковоподібний магніт із шкільного фізичного експерименту. Ротор знаходиться усередині. Він обертається. Він виконує роль цвяха у тому експерименті.
Коли постійний струм надходить на ротор, відбувається таке. Електрика перетворює ротор на електромагніт. Це тимчасове магнітне поле входить у взаємодію Космосу з полем постійного магніту статора. Різні полюси притягуються, однакові відштовхуються. Ротор прагне вирівнятися стосовно статора. Але на цьому справа не зупиняється.
На сцену виходить колектор. Його завдання – змінювати полярність магнітного поля ротора. Він перемикає напрямок струму у потрібний момент. Це забезпечує постійне взаємне відштовхування магнітних полів замість блокування. Результат? Безперервне обертання. Крутний момент. Механічна потужність
Іграшковий мотор
Цей принцип лежить в основі роботи багатьох дешевих електричних іграшок. Тут найбільше страждають колектор та щітки. Вони зношуються. Іскрять. Вони є слабкою ланкою у цьому ланцюзі. Але для простого двигуна іграшки вони цілком підходять. Ви вмикаєте перемикач. Струм починає текти. Ротор обертається. Машинка їде. Конструкція примітивна. Але вона досить ефективна. І залишається такою вже понад століття.
Всередині крихітного двигуна постійного струму
Подивіться двигун на малюнку. Він маленький, приблизно з десятицентову монету. Він має два висновки для підключення батареї. Підключіть їх – вал починає обертатися. Поміняйте висновки подекуди – вал обертається в інший бік. Просто. Але усередині цього пластикового корпусу відбувається чимало процесів.
Нейлонова торцева кришка утримується на місці завдяки двом язичкам. Усередині все влаштовано механічно. Щітки двигуна стосуються колектора. Вони передають живлення від батареї у міру обертання двигуна. Саме тут відбувається зношування. Щітки зношуються та потребують заміни. Тому сучасні двигуни постійного струму часто відмовляються від них. Безщіткові конструкції більш довговічні.
Вал утримує ротор. На ньому також закріплений колектор. Ротор є набір електромагнітів. У цьому конкретному двигуні їх три. Якір складається із тонких металевих пластин, складених разом. На кожен із трьох полюсів намотана мідна котушка дроту. У кожного дроту два кінці – по одному на кожен полюс. Вони підключаються до клеми. Потім кожен із трьох проводів клеми з’єднується з однією пластиною колектора.
Далі йде статор. Він є у кожному двигуні постійного струму. Тут статор є сам корпус. А також два вигнуті постійні магніти. У термінології двигунів постійного струму якір – це ротор, а поле – це статор. Це своєрідний магічний танець.
Ротор, колектор та щітки
Ротор виступає в ролі «серця» системи, що обертається. На його валу закріплений колектор. Подайте його не як складний механізм, а як просту пару пластин. Ці пластини виконують одну важливу функцію: вони забезпечують дві необхідні точки підключення для котушки електромагніта, що знаходиться всередині ротора.
Але як струм продовжує штовхати вперед ротор, не даючи йому зупинитися? Тут вступає в дію магія перемикання електричного поля. Цей процес заснований на взаємодії двох компонентів: колектора та щіток.
На схематичних зображеннях колектор часто зображується зеленим кольором, а щітки червоним. Вони працюють у тандемі, спрямовуючи струм в електромагніт. Що ще важливіше, вони змінюють напрямок потоку електронів у потрібний момент, щоб підтримувати імпульс. Контакти колектора прикріплені до валу болтами, тобто обертаються разом із магнітом. Щітки залишаються нерухомими. Зазвичай виготовлені з пружного металу або графіту, вони притискаються до контактів колектора, що обертаються, забезпечуючи електричну безперервність без хаосу, викликаного тертям.
Збираємо всі разом
Якщо скласти ці компоненти, вийде повноцінний двигун. Логіка його роботи оманливо проста. Коли ротор проходить горизонтальну середину, полюси електромагніта перемикаються. Це перемикання гарантує, що північний полюс ротора завжди виявляється над валом. Навіщо? Щоб він міг відштовхуватись від північного полюса статора та притягуватися до південного полюса статора. Безперервне відштовхування та тяжіння забезпечують безперервне обертання.
Ви можете помітити, що більшість двигунів мають не два, а три полюси. Це не випадковість. Перехід до триполюсної конструкції має дві практичні причини:
- Проблеми із запуском. У двополюсному двигуні, якщо електромагніт починає рух ідеально горизонтально – точно збалансований між полюсами статора, – у нього немає крутного моменту, щоб запустити себе. Він просто зависає. Триполюсний двигун усуває цю проблему “мертвої точки”.
- Втрати енергії. Щоразу, коли двополюсний колектор досягає точки перемикання, він короткочасно замикає ланцюг батареї. Це втрата енергії. Триполюсна конструкція згладжує цей процес, запобігаючи непотрібному розряду батареї.
Хоча три полюси є стандартом для малопотужних двигунів, їхня кількість не фіксована. Ви можете використовувати будь-яку кількість полюсів залежно від розміру двигуна та його призначення.
Як працює двигун змінного струму
Перемикаємось на змінний струм, і правила трохи змінюються. Двигуни змінного струму не використовують постійний струм (DC). Вони поділяють базову анатомію статорів, роторів та валів, але внутрішня «хореографія» відрізняється.
Список деталей виглядає знайомим:
- Статор
- Ротор
- Твердий вал
- Котушки
- «Біличча клітина»
Тут обмотка статора перебирає ту роль, яку у версії з постійним струмом виконував ротор. Замість одного магніту, що обертається, статор стає кільцем з електромагнітів. Вони попарно включаються та активуються послідовно. Ця послідовна активація створює магнітне поле, що обертається. Ротор, що часто являє собою просту «білицю клітину» з стрижнів, що проводять, слід за цим полем, як собака, що переслідує хвіст, який їй ніколи не зловити.
Вся справа у таймінгу. У двигуні постійного струму ми використовуємо щітки для перемикання поля. У двигуні змінного струму саме поле обертається, захоплюючи у себе ротор.
Ви вже знаєте, що ротор двигуна постійного струму підключений безпосередньо до батареї. Це пряма лінія. А двигун змінного струму? Зовсім інший пристрій. Немає прямого підключення до джерела живлення. Немає іскристих щіток. Натомість він спирається на білицю клітину (ротор із короткозамкненим обмоткою). Так, це його справжня назва. Звучить як іграшка для домашнього вихованця, але це серце більшої частини ефективного електричного руху, який ми використовуємо щодня.
Як насправді обертається «білизна клітина»
«Біличча клітина» — це не справжня клітина для гризунів. Це циліндр, виготовлений із міцних алюмінієвих або мідних стрижнів. Ці стрижні замкнуті коротко з обох кінців масивними металевими кільцями. Це виглядає як колесо для хом’яка, спроектоване для дуже важкого та дуже гарячого хом’яка. Цей вузол знаходиться усередині статора – нерухомої зовнішньої оболонки.
Ось у чому суть. Коли ви підключаєте двигун змінного струму до розетки, через обмотки статора протікає змінний струм. Це створює магнітне поле, що обертається. Ротор з «біличою клітиною» є просто набір провідників, що знаходяться в цьому полі. Коли магнітні полюси перемикаються туди-сюди, вони наводять струм у стрижнях ротора. Цей наведений струм створює власне магнітне поле. Два поля взаємодіють. Ротор штовхається. Він починає обертатися.
Це індукція. Ротор ніколи не стосується джерела живлення. Він просто реагує на магнітну «примару» змінного струму.
Гонка за стабільністю
У асинхронному двигуні (двигуні змінного струму з короткозамкненим ротором) ротор завжди наздоганяє. Магнітне поле статора обертається з певною частотою, що визначається енергомережею та конструкцією двигуна. Це називається синхронною швидкістю. Ротор переслідує її. Він наближається. Але ніколи не наздоганяє повністю.
Якби ротор обертався з такою самою швидкістю, як і поле статора, не було б відносного руху. Не було б змінного магнітного потоку. Не було б наведеного струму. Не було б моменту, що крутить. Ротор повинен трохи відставати. Ця різниця називається «ковзанням». Це не є дефектом. Це функція, що змушує механізм працювати.
Ротор обертається, прагнучи знайти стан рівноваги, який завжди залишається трохи поза досяжністю. Це тертя зусиль створює момент, що крутить. Крутний момент обертає колеса. Крутний момент обертає лопаті вентилятора.
Обмотувальні ротори проти «білицьких клітин»
Не всі двигуни змінного струму використовують ** «білицю клітину»**. Деякі використовують обмотувальний ротор. Ця версія має справжні дротяні обмотки на роторі, схожі на якір двигуна постійного струму. Ці обмотки підключаються до контактних кільців та зовнішніх резисторів через щітки. Можна регулювати опір, щоб контролювати швидкість та пусковий момент.
Але ця складність збільшує вартість та кількість точок обслуговування. Щітки зношуються. Контактні кільця корродирують. «Біличча клітина» герметична. Монолітна. Незруйнована. Саме тому ви бачите її у 90% побутових приладів. Одна частина, що рухається. Менше крихких деталей. Менше обслуговування. Просто крути та працюй.
Двигуни всюди (і ви їх ігноруєте)
Огляньтеся на свою кухню. Вентилятор над плитою? Двигун. Леза блендера? Двигун. Поворотний столик мікрохвильової печі? Двигун. Навіть ваш холодильник – зона з великою кількістю двигунів. Йому потрібен один для приводу компресора (стиснення холодоагенту), один для обертання внутрішнього вентилятора (охолодження повітря) і іноді ще один маленький механізм для льодогенератора. Ось три окремі двигуни змінного струму, що працюють прямо зараз у тиші.
У підсобному приміщенні – цвинтар двигунів. Барабан сушарки? Двигун. Вентилятор печі, що нагнітає гаряче повітря? Двигун. Пилосос, що всмоктує бруд? Двигун. Навіть бездротові інструменти, такі як електричні викрутки та дрилі, використовують двигуни постійного струму, але зарядний пристрій і базовий блок часто покладаються на перетворення змінного струму або невеликі компоненти змінного струму.
Ванна кімната? Витяжний вентилятор. Фен (так, вентилятор, який нагнітає повітря, а не нагрівальний елемент). Електрична зубна щітка (зазвичай маленький двигун постійного струму, але часто заряджається у вигляді індукції змінного струму). Електрична бритва.
Ваш автомобіль – це завод двигунів, що котиться. Електросклопідйомники. Електрорегулювання сидінь. Вентилятори охолодження радіатора. Вентилятори обігрівача. Двірники. Стартер, що прокручує двигун. І якщо ви придбаєте електромобіль? Основний приводний агрегат, швидше за все, є асинхронним двигуном або синхронним двигуном з постійними магнітами, які живляться від батарей постійного струму через інвертор.
Комп’ютери. Телефони. Іграшки. Відкривачі гаражних воріт. Насоси для акваріумів. Майже будь-який механічний рух у вашому житті забезпечується електричним двигуном. Ми просто не бачимо їх, тому що вони заховані всередині пластикових корпусів, що гудуть у тиші.
Міст від постійного струму до змінного в електромобілях
Це викликає поширену оману. Електромобілі використовують батареї. Батареї видають незмінний струм (DC). Але багато електромобілів використовують двигуни змінного струму для своїх приводних агрегатів. Як це працює?
Ви не підключаєте батарею постійного струму безпосередньо до двигуна змінного струму. Він не обертатиметься. Вам потрібний перетворювач. Конкретно, інвертор. Інвертор приймає постійний струм від акумуляторної батареї і “розрізає” його, перемикаючи туди-сюди, перетворюючи на змінний струм (AC). Він контролює частоту і напругу для управління швидкістю і крутним моментом двигуна.
Таким чином, батарея – це постійний струм. Двигун – це змінний струм. Інвертор – це перекладач. Без нього автомобіль залишається припаркованим.
Часті питання
Як працює іграшковий електродвигун?
Це мініатюрна версія стандартного двигуна постійного струму. Він використовує два маленькі постійні магніти, колектор, щітки і котушку електромагніту. Він простий, дешевий і працює за тими ж принципами, що і двигун у вашому блендері, просто зменшений у масштабі, щоб поміститися в машинку Hot Wheels.
Що таке двигун постійного струму?
Він перетворює електричну енергію постійного струму на обертальний механічний рух. Ключова відмінність від двигунів змінного струму – наявність колектора та щіток, які фізично перемикають напрямок струму в роторі, щоб підтримувати його обертання.
Які частини простого двигуна?
Розберемо за пунктами. Вам потрібні якір (ротор), колектор, щітки, вісь, поле магніту (постійного або електромагнітного) та джерело живлення. Це шестиелементний кістяк базового електричного руху.
Як довго може служити електродвигун?
У нормальних умовах промисловий двигун, що добре обслуговується, може працювати 15–20 років. Побутові прилади можуть служити менше через теплові цикли та інтенсивність використання, але основні компоненти неймовірно довговічні. Зазвичай першими виходять із ладу підшипники.
Який двигун краще: постійний струм чи змінний?
Це залежить від завдання. Двигуни змінного струму, як правило, потужніші, надійніші та вимагають меншого обслуговування, оскільки у них немає щіток. Двигуни постійного струму можуть бути більш ефективними у додатках із конкретним контролем швидкості та забезпечують високий пусковий момент. Більшість побутових приладів віддають перевагу змінному струму через його надійність. Промислова робототехніка часто віддає перевагу постійному струму або спеціалізованим серводвигунам змінного струму для точності.
Десь завжди є двигун, що гуде на тлі, що перетворює енергію на рух. Потрібно лише дослухатися.
